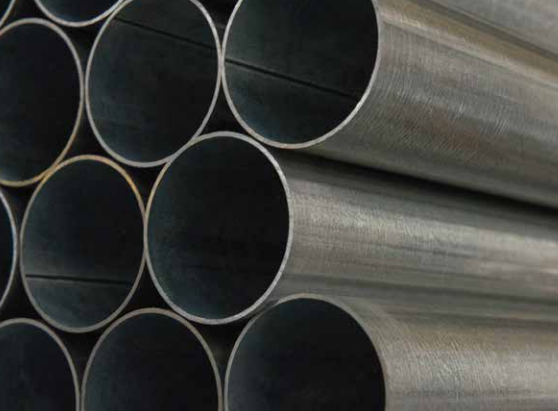

Tubo Estrutural

Perfis ocos em aço, obtidos a partir de bandas de aço por conformação e calibração a frio e soldados longitudinalmente.

tubo de precisão

Redondos

25 até 127

Quadrados

25×25 até 100×100

Rectangulares

30×20 até 120×80

Os Tubos Estruturais produzidos pela RSTEEL – Fábrica de Tubos Metálicos, S.A. cumprem com as condições técnicas de fornecimento da norma EN 10219-1 e as tolerâncias, dimensões e características da norma EN 10219-2.

Norma EN 10219
Tubo Estrutural

A norma EN 10219 especifica os requisitos técnicos para tubos estruturais de aço conformados a frio e soldados, utilizados principalmente em aplicações que exigem alta resistência mecânica e capacidade de carga estrutural. Os tubos fabricados sob esta norma têm como fator crítico a capacidade de suportar esforços mecânicos e garantir estabilidade em edificações e montagens.

  1. Alta Resistência Mecânica
    • Os tubos são fabricados em aços estruturais de alta resistência, como S235JRH, S275J0H, S355J2H, que proporcionam excelente desempenho mecânico para suportar cargas pesadas e esforços dinâmicos.
  2. Processo de Fabricação – Conformação a Frio
    • Os tubos são conformados a frio e depois soldados longitudinalmente (por resistência elétrica – ERW). Esse processo melhora as propriedades mecânicas e reduz deformações.
  3. Tolerâncias Mais Amplas
    • Diferente dos tubos de precisão (EN 10305), os tubos estruturais da EN 10219 possuem tolerâncias dimensionais mais abertas, pois a prioridade é a resistência à carga e não a exatidão milimétrica.
  4. Variedade de Perfis
    • São produzidos em seções redondas, quadradas e retangulares, permitindo versatilidade no uso estrutural.
  5. Aplicação em Grandes Estruturas
    • Utilizados em projetos de engenharia civil e industrial, como edifícios, pontes, suportes metálicos e infraestruturas.

Esta norma é voltada para aplicações onde a resistência estrutural e a capacidade de carga são essenciais. Os setores industriais que mais utilizam tubos estruturais conforme a EN 10219 incluem:

Construção Civil e Estruturas Metálicas

  • Estruturas de edifícios metálicos e andaimes
  • Vigas e colunas em coberturas metálicas
  • Estruturas de pavilhões industriais e armazéns

Infraestruturas e Obras Públicas

  • Construção de pontes, viadutos e passadiços metálicos
  • Estruturas metálicas de suporte para painéis solares e outdoors
  • Torres de telecomunicações e redes elétricas

Indústria de Transportes

  • Chassis e estruturas de veículos industriais e agrícolas
  • Estruturas de suporte para trilhos e rodovias
  • Implementos metálicos para camiões e reboques

Construção Naval e Offshore

  • Estruturas metálicas para plataformas offshore
  • Suportes e componentes de navios e embarcações

Indústria Energética e Petroquímica

  • Estruturas de suporte para tubulações industriais
  • Torres metálicas e suportes para centrais elétricas e parques eólicos

Matéria Prima

Norma EN 10219-1

Composição química

C (%) ≤ 0.170
Mn (%) ≤ 1.400
P (%) ≤ 0.040
S (%) ≤ 0.040
N(%) ≤ 0.009
Cev (%) ≤ 0.350

Caraterísticas mecânicas

Tensão de Cedência superior mínima ReH ≥ 235 (N/mm2)
Tensão de Rotura à tração Rm 360 – 510 (N/mm2)
Extensão após rotura A (%) ≥ 24 % (L0=5,65√ S0)

Norma EN 10219-1

Composição química

C (%) ≤ 0.220
Mn (%) ≤ 1.600
P (%) ≤ 0.030
S (%) ≤ 0.030
Si(%) ≤ 0.550
Cev (%) ≤ 0.450

Caraterísticas mecânicas

Tensão de Cedência superior mínima ReH ≥ 355 (N/mm2)
Tensão de Rotura à tração Rm:
Rm: 510 – 680 (N/mm2) (espessura nominal E < 3 mm)
Rm: 470 – 630 (N/mm2) (espessura nominal E ≥ 3 mm)
Extensão após rotura A (%) ≥ 20 % (L0=5,65√ S0)

Norma EN 10219-1

Composição química

C (%) ≤ 0.200
Mn (%) ≤ 1.500
P (%) ≤ 0.035
S (%) ≤ 0.035
N(%) ≤ 0.009
Cev (%) ≤ 0.400

Caraterísticas mecânicas

Tensão de Cedência superior mínima ReH ≥ 275 (N/mm2)
Tensão de Rotura à tração Rm:
Rm: 430 – 580 (N/mm2) (espessura nominal E < 3 mm)
Rm: 410 – 560 (N/mm2) (espessura nominal E ≥ 3 mm)
Extensão após rotura A (%) ≥ 20 % (L0=5,65√ S0)

Norma EN 10219-1

Composição química

C (%) ≤ 0.200
Mn (%) ≤ 1.500
P (%) ≤ 0.030
S (%) ≤ 0.030
Cev (%) ≤ 0.400

Caraterísticas mecânicas

Tensão de Cedência superior mínima Re ≥ 275 (N/mm2)
Tensão de Rotura à tração Rm:
Rm: 430 – 580 (N/mm2) (espessura nominal E < 3 mm)
Extensão após rotura A (%) ≥ 20 %

Norma EN 10219-1

Composição química

C (%) ≤ 0.22
Mn (%) ≤ 1.500
P (%) ≤ 0.030
S (%) ≤ 0.030
Si (%) ≤ 0.55
N(%) ≤ 0.009
Cev (%) ≤ 0.45

Caraterísticas mecânicas

Tensão de Cedência superior mínima Re ≥ 355 (N/mm2)
Tensão de Rotura à tração Rm:
Rm: 510 – 680 (N/mm2) (espessura nominal E < 3 mm)
Extensão após rotura A (%) ≥ 20 %
